Descrição
A Válvula Solenoide MFH-3-M5 FESTO pode ser montada em tiras de manifold PAL ou em blocos de manifold PRS com porta de alimentação e exaustores comuns. Válvula de ar piloto interno ou externo e seu modelo robusto e confiável está de acordo com a diretiva ATEX para atmosferas potencialmente explosivas.
Características da MFH-3-M5 (4450)
- Válvula de alta vazão
- Conexões e Vazão de cada modelo de válvula:
- G1/8: 500 l/min
- G1/4: 800 l/min
- G1/2: 3700 l/min
- Tensões de cada modelo de válvula:
- 12 … 48 V cc
- 24 … 240 V ca/50 … 60 Hz
- Seleção conforme necessidade
- Válvula in-line
- Acionamento elétrico ou pneumático
- Válvula de 3/2 vias normal fechada ou normal aberta ou Válvula de 5/2 vias
- Válvula com ou sem conexão para servopiloto externo
- Válvula com sinal dominante em 14
- Montagem da válvula em bloco manifold
- Réguas de fixação
Dados Técnicos da MFH-3-M5 (4450)

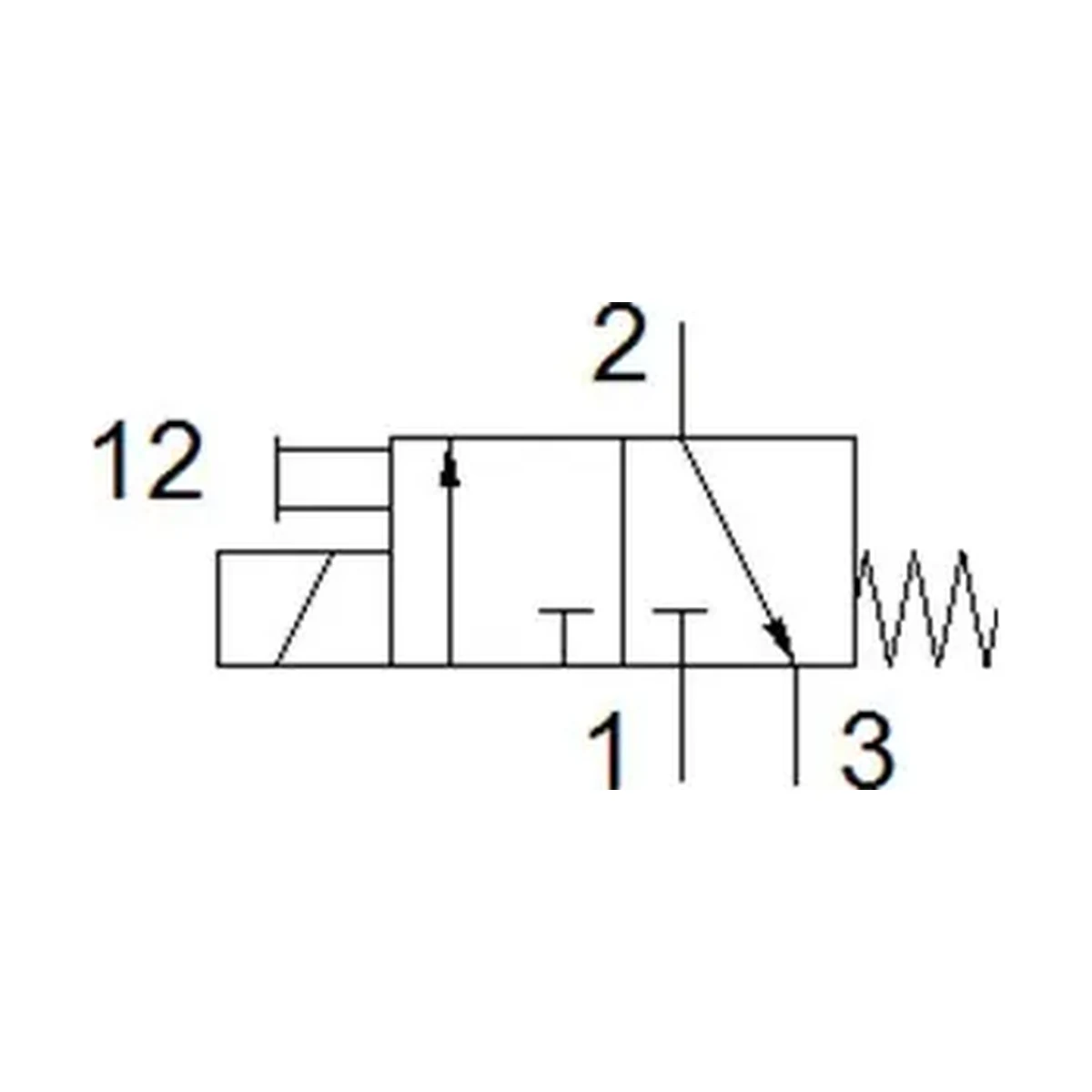

| Função de válvula | 3/2 vias, fechada, monoestável |
| Tipo de acionamento | elétrico |
| Vazão nominal padrão | 58 l/min |
| Pressão de trabalho | 0 … 8 bar |
| Princípio construtivo | Assento de válvula |
| Tipo de retorno | mola mecânica |
| Autorização | c CSA us (OL) c UL – Recognized (OL) |
| Diâmetro nominal | 1,3 mm |
| Função de ar de escape | não estrangulável |
| Princípio de vedação | não temperado |
| Posição de instalação | Nos dois lados |
| Acionamento auxiliar manual | Pulsante |
| Tipo de pilotagem | direto |
| Sentido do fluxo | não reversível |
| Tempo de comutação, desligado | 16 ms |
| Tempo de comutação, ligado | 9 ms |
| Meio operacional | Ar comprimido conforme ISO 8573-1:2010 [7:4:4] |
| Observação sobre meio operacional e do piloto | Permite operação com lubrificação (necessária para operações subsequentes) |
| Temperatura do meio | -15 … 60 °C |
| Temperatura ambiente | -15 … 40 °C |
| Tipo de fixação | com furo passante |
| Conexão pneumática 1 | M5 |
| Conexão pneumática 2 | M5 |
| Conexão pneumática 3 | M5 |
