Descrição
A Válvula Direcional de Acionamento por Solenoide CPE14-M1BH-5L-1/8 FESTO possui largura mínima, consumo de energia muito baixo e vazão extremamente alta. Com posição de montagem livre, ela ainda é resistente a vibrações em frequências normais da máquina.
Características da CPE14-M1BH-5L-1/8 (196941)
- Disponível nos modelos CPE10, CPE14, CPE18 e CPE24.
- Conexão M5, M7, G 1/8, G 1/4, G 3/8
- Engate rápido 4, 6, 8, 10, 12 mm
- Vazão 180 … 3 200 l/min
- Tensão 24 V c.c., 110, 230 V c.a.
- Válvulas in-line
- Acionamento elétrico, servopilotada, retorno por mola pneumático
- Sub-bases de manifold

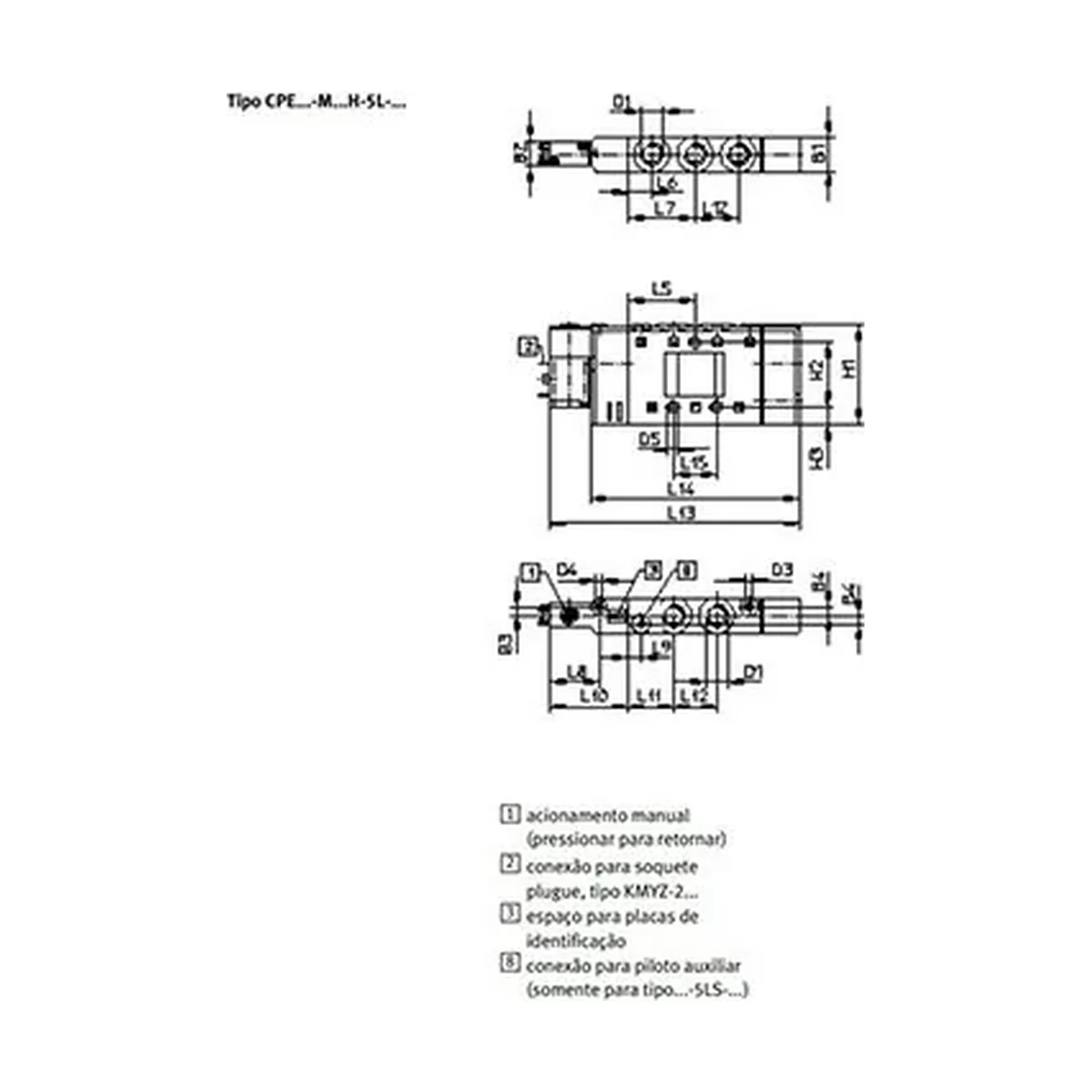

Dados Técnicos da CPE14-M1BH-5L-1/8 (196941)
| Função de válvula | 5/2 vias, monoestável |
| Tipo de acionamento | elétrico |
| Largura | 14 mm |
| Vazão nominal padrão | 800 l/min |
| Pressão de trabalho | 3 … 8 bar |
| Princípio construtivo | Válvula de carretel |
| Tipo de retorno | Mola pneumática |
| Autorização | c UL us – Recognized (OL) |
| Classificação marítima | ver certificado |
| Classe de proteção | IP65 com conector conforme norma IEC 60529 |
| Diâmetro nominal | 6 mm |
| Função de ar de escape | regulável |
| Princípio de vedação | não temperado |
| Posição de instalação | Nos dois lados |
| Acionamento auxiliar manual | com acessórios, de trava Pulsante |
| Tipo de pilotagem | servopilotado |
| Alimentação de ar servopilotada | interno |
| Sentido do fluxo | não reversível |
| Identificação da posição da válvula | Suporte para plaqueta de identificação |
| Cobertura | cobertura positiva |
| Tempo de comutação, desligado | 32 ms |
| Tempo de comutação, ligado | 24 ms |
| Tempo de abertura e fechamento | 100 % com redução de corrente |
| Máx. pulso de teste positivo com sinal 0 | 1.200 µs |
| Máx. pulso de teste negativo com sinal 1 | 900 µs |
| Dados característicos da bobina | 24 V DC: 1.28 W |
| Flutuações de tensão admissíveis | -15 % / +10 % |
| Meio operacional | Ar comprimido conforme ISO 8573-1:2010 [7:4:4] |
| Observação sobre meio operacional e do piloto | Permite operação com lubrificação (necessária para operações subsequentes) |
| Resistência à vibração | Teste de aplicação do transporte com grau de severidade 2 conforme FN 942017-4 e EN 60068-2-6 |
| Resistência a choques | Teste de choque com nível de gravidade 2 conforme FN 942017-5 e EN 60068-2-27 |
| Classe de resistência à corrosão KBK | 2 – Resistência à corrosão moderada |
| Temperatura do meio | -5 … 50 °C |
| Temperatura ambiente | -5 … 50 °C |
| Peso do produto | 95 g |
| Conexão elétrica | de 2 pinos |
| Tipo de fixação | com furo passante |
| Conexão de escape de servopilotagem 82 | M3 |
| Conexão de escape de servopilotagem 84 | M3 |
| Conexão de pilotagem 12 | M3 |
| Conexão de pilotagem 14 | M3 |
| Conexão pneumática 1 | G1/8 |
| Conexão pneumática 2 | G1/8 |
| Conexão pneumática 3 | G1/8 |
| Conexão pneumática 4 | G1/8 |
| Conexão pneumática 5 | G1/8 |
| Observações sobre material | Conforme RoHS |
| Material das vedações | NBR |
| Material do corpo | Injetados de alumínio |
