Descrição
A Válvula Reguladora de Fluxo Unidirecional de Precisão GRP-10-PK-3 FESTO serve para o ajuste preciso da taxa de fluxo, com função anti-retorno.
Características da GRP-10-PK-3 (12743)
- Vazão 0 … 3300 l/min
- Conexão M3, M5, G1/8, G1/4, G3/8, G1/2, G3/4
- Conector 3, 4, 6, 8, 10, 12 mm
- Válvula de retenção
- Válvula de retenção e reguladora de fluxo.
Dados Técnicos da GRP-10-PK-3 (12743)
| Função de válvula | Função reguladora de fluxo |
| Conexão pneumática 1 | PK-3 |
| Conexão pneumática 2 | PK-3 |
| Tipo de acionamento | manual |
| Elemento de ajuste | Manopla giratória com escala |

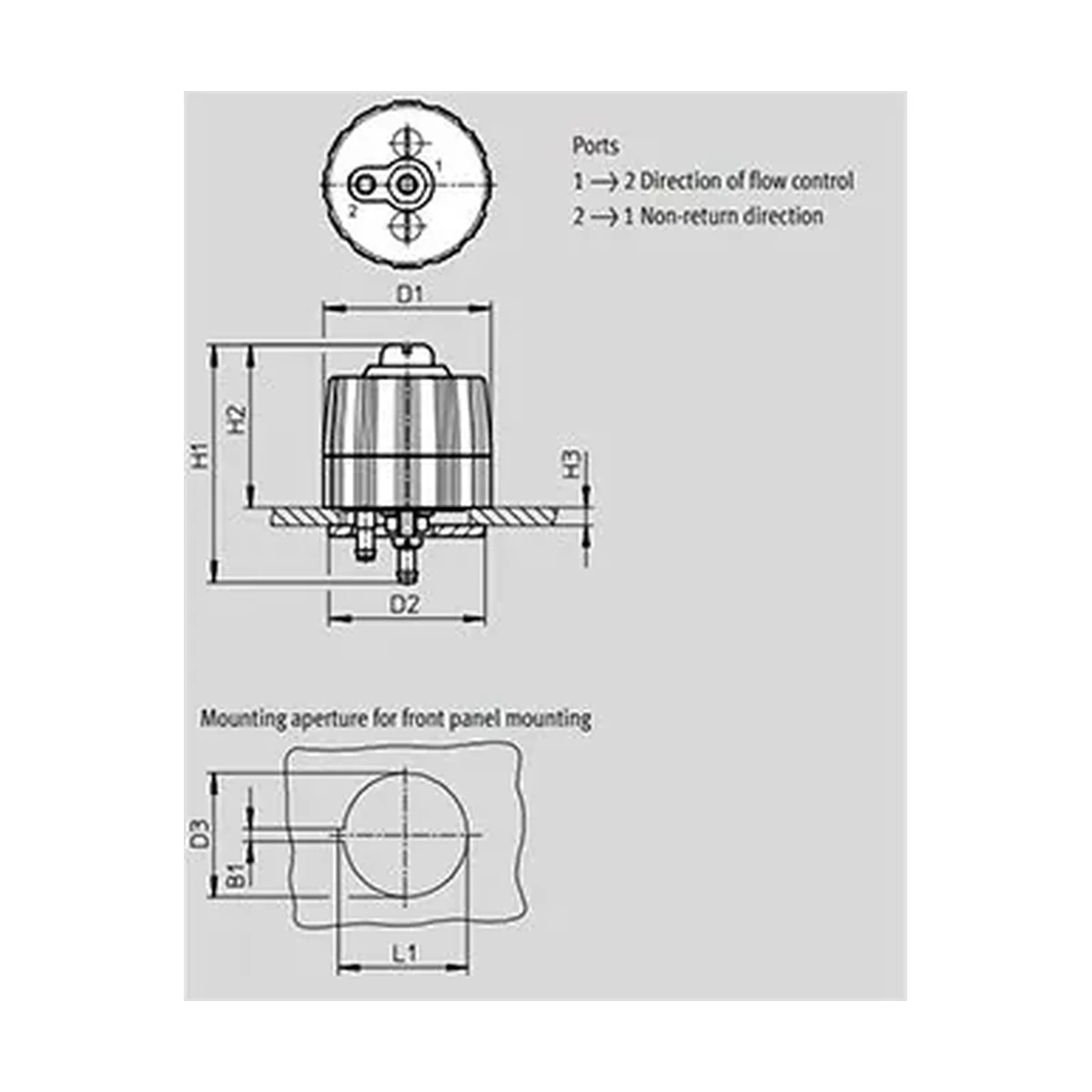

| Tipo de fixação | Montagem em painel frontal |
| Vazão nominal padrão na direção de estrangulamento | 3,8 l/min |
| Vazão nominal padrão na direção de retenção | 95 l/min |
| Pressão de trabalho | 0 … 8 bar |
| Temperatura ambiente | -10 … 50 °C |
| Material do corpo | reforçado com PA |
| Posição de instalação | Nos dois lados |
| Pressão de trabalho de 2 para 1 | 0 … 8 bar |
| Vazão nominal normal na direção estrangulamento de 1bar para 0 bar | 1,65 l/min |
| Vazão nominal normal no sentido de retenção de 1bar para 0 bar | 15 … 50 l/min |
| Vazão normal no sentido do estrangulamento 6 -> 0 bar | 5,2 l/min |
| Vazão normal no sentido do bloqueio 6 -> 0 bar | 131 l/min |
| Meio operacional | Ar comprimido conforme ISO8573-1:2010 [5:4:3] Gases inertes |
| Observação sobre meio operacional e do piloto | Não permite operação com lubrificação |
| Temperatura do meio | -10 … 50 °C |
| Peso do produto | 48 g |
| Observações sobre material | Contém substâncias com LABS Conforme RoHS |
| Material das vedações | NBR PVC |
| Material do suporte | Liga de alumínio |
| Material das conexões PK | Liga de alumínio Latão |
| Material dos parafusos | Aço |
