Sensor de Pressão SPAN FESTO, uma solução eficaz para a sua industria!
| Autorização | RCM Mark c UL us - Listed (OL) |
| Marca KC | KC-EMV |
| Variável | Pressão relativa |
| Método de medição | Transmissor eletrônico de pressão piezoresistivo |
| Resistência a curto-circuito | sim |
| Materiais em contato com meio | FPM Latão niquelado NBR reforçado com PA |
| Tipo de indicador | LCD luminoso |
| Unidade(s) que pode(m) ser representada(s) | MPa bar inchH2O inchHg kPa kgf/cm² mbar mmHg psi |
| Opções de ajuste | Teach-In Através de display e teclas |
| Faixa de ajuste dos valores limiares | 0 ... 100 % |
| Faixa de ajuste da histerese | 0 ... 90 % |
| Certificação CE (veja Declaração de Conformidade) | conforme Diretriz EU-EMV conforme EU-RoHS-RL |
| Órgão emissor do certificado | UL E322346 |
| Observações sobre material | Conforme RoHS |
| Proteção contra inversão de polaridade | para todas as conexões elétricas |
| Peso do produto | 46 g |
| Material do corpo | reforçado com PA |
| Proteção contra manipulação | PIN-Code |
| Classe de proteção | IP40 |
| Classe de resistência à corrosão KBK | 2 – Resistência à corrosão moderada |
| Valor inicial da faixa de medição de pressão (MPa) | 0 MPa |
| Faixa de medição de pressão do valor inicial | 0 bar |
| Valor inicial da faixa de medição de pressão (psi) | 0 psi |
| Valor final da faixa de medição de pressão (MPa) | 1 MPa |
| Faixa de medição de pressão do valor final | 10 bar |
| Valor final da faixa de medição de pressão (psi) | 145 psi |
| Faixa de sobrecarga | 15 bar |
| Pressão de sobrecarga | 1,5 MPa 15 bar |
| Pressão de sobrecarga (psi) | 217,5 psi |
| Precisão FS | 1,5 %FS |
| Repetibilidade em ± %FS | 0,3 %FS |
| Corrente máxima de saída | 100 mA |
| Faixa de tensão operacional c.c. | 15 ... 30 V |
| Meio operacional | Ar comprimido conforme ISO 8573-1:2010 [7:4:4] Gases inertes |
| Observação sobre meio operacional e do piloto | Permite operação com lubrificação |
| Temperatura do meio | 0 ... 50 °C |
| Temperatura ambiente | 0 ... 50 °C |
| Coeficiente de temperatura em ± %FS/K | 0,05 %FS/K |

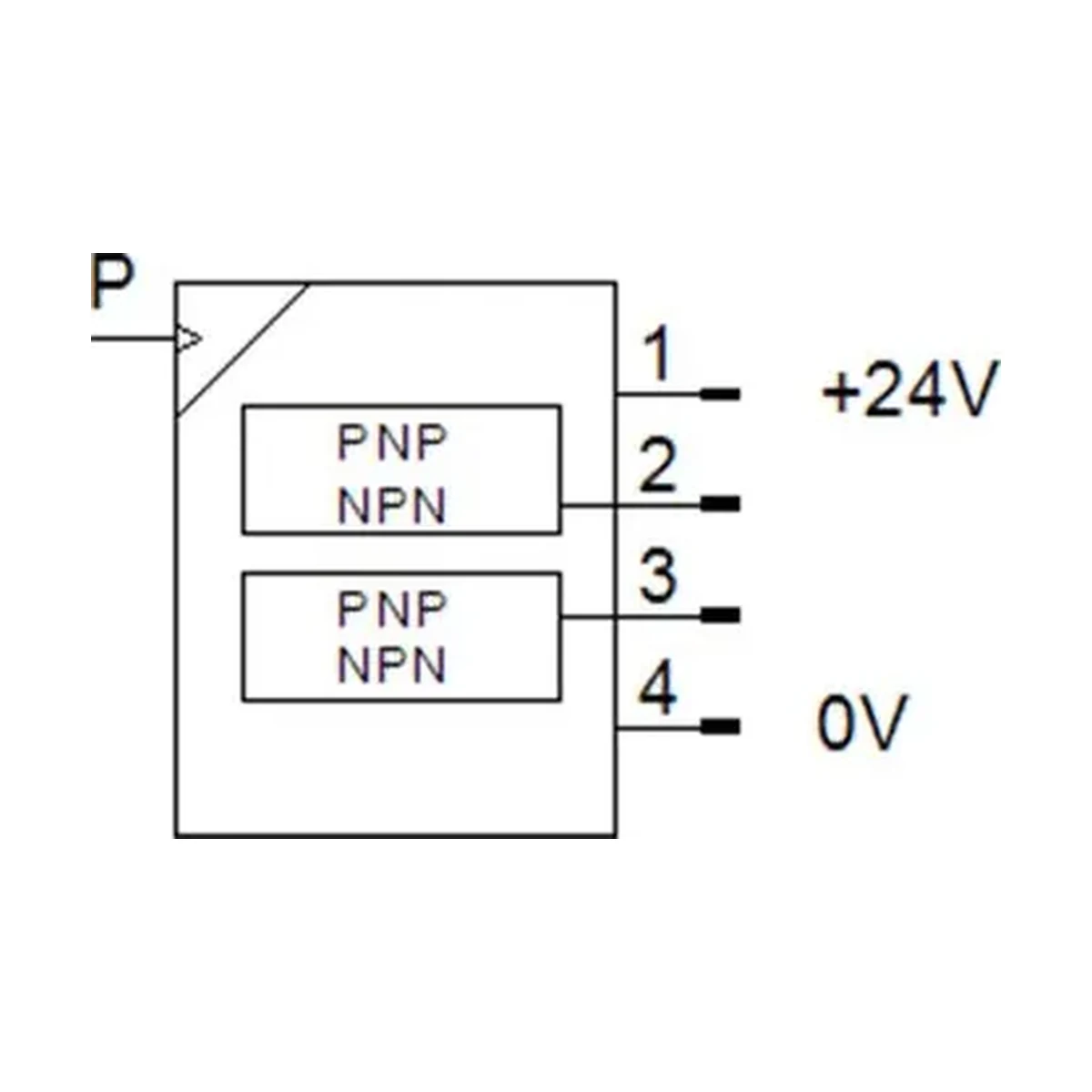

| Saída de comutação | 2 x PNP ou 2 x NPN reversível |
| Função de comutação | Comparador de janelas Comparador de valores limite Auto-monitoramento de diferença |
| Função do elemento de comutação | Contato NF ou contato NF, comutável |
| Conexão elétrica 1, tipo de conexão | Conector |
| Conexão elétrica 1, tecnologia de conexão | Padrão de conexão L1J |
| Conexão elétrica 1, número de pinos/fios | 4 |
| Tipo de fixação | Montagem em painel frontal com rosca com dispositivo de fixação em parede/superfície |
| Posição de instalação | Nos dois lados |
| Conexão pneumática | Rosca externa G1/8 Rosca interna M5 |
O Sensor de Pressão SPAN-P10R-G18M-PN-PN-L1 FESTO é adequado para monitorar ar comprimido, gases não corrosivos e pelo seu design compacto pode ser utilizado em muitas indústrias.
Seu método de medição é baseado na céluala de medição piezoresistivo, para medição da pressão relativa. O valor da pressão é transmitido para o controlador conectado como um sinal de comutação, como um sinal analógico ou via IO-Link, dependendo do variante do sensor e dos parâmetros selecionados.
O sensor de pressão e fluxo monitora o estado do ar comprimido ou do fluido no processo: confirma que a pressão de trabalho está correta, mede a vazão e detecta queda, entupimento ou vazamento antes que virem parada de máquina ou peça fora do padrão.
Instala na linha pneumática ou hidráulica e entrega saída de chaveamento (alarme ao cruzar um limite) ou analógica (o valor medido) ao CLP. Complementa a unidade de tratamento de ar e o regulador: o regulador ajusta a pressão, o sensor confirma que ela está lá.
