Descrição
G9SE
A G9SE da Omron é composta por unidades compactas para aplicações com paragem emergência, monitorização com portas e segurança. Estão disponíveis módulos com dois ou quatro contatos segurança e temporizador com atraso de desativação em estruturas finas.
Características
- Compacta com espessura de 17,5 e 22,5 mm
- Modelos com 2 ou 4 saídas de segurança e OFF delay até 30s
- Conexão simples utilizando borne a mola
- Alimentação 24VDC
| Saídas de Segurança | Saída Auxiliar | Tempo máx. OFF-delay |
Alimentação | Modelo |
| 2 | 1 | – | 24VDC | G9SE-201 |
| 4 | – | G9SE-401 | ||
| 2 | 5s | G9SE-221-T05 | ||
| 2 | 30s | G9SE-221-T30 |

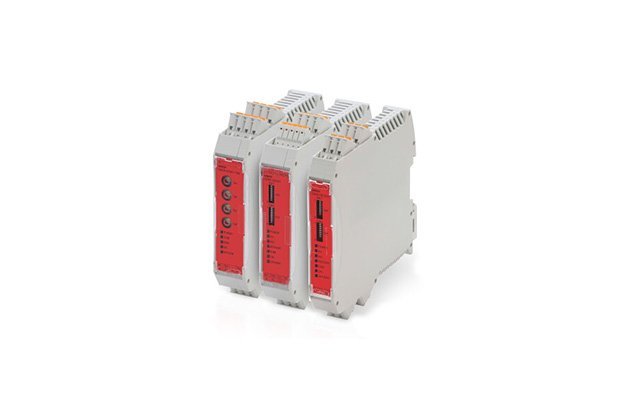

G9SR – Expansível
A Relé Expansível G9SR da Omron funcionam individualmente ou integrados num sistema, com possibilidade extensão de entradas e saídas. Todos os módulos são fáceis configuração utilizando os interruptores DIP e fornecem um diagnóstico nítido através dos LED na parte dianteira.
Características
- Possibilidade de aplicação stand alone ou com expansão até 3 módulos, com entrada e 4 saídas de segurança com temporizador ON/OFF – delay;
- Utilização com botão de emergência, cortina de luz, scanner e chaves de segurança atingindo até categoria 4;
- Capacidade corrente de saída de 5A em estado sólido (modelo expansível);
- Terminais a mola removíveis para maior rapidez na instalação e manutenção
| Descrição | Saída de Segurança | Saídas Auxiliares | Alimentação | Modelo |
| Modelo Básico (Stand Alone) | 2 saídas (transistor MOSFET)/2A | 1 saída (transistor PNP)/500mA | 24VDC | G9SR-BC201-RC |
| Modelo Avançado (Expansível) | 2 saídas (relé)/5A | G9SR-AD201-RC | ||
| Módulo de Expansão | 2 saídas (relé)/5A | G9SR-EX031-T90-RC |

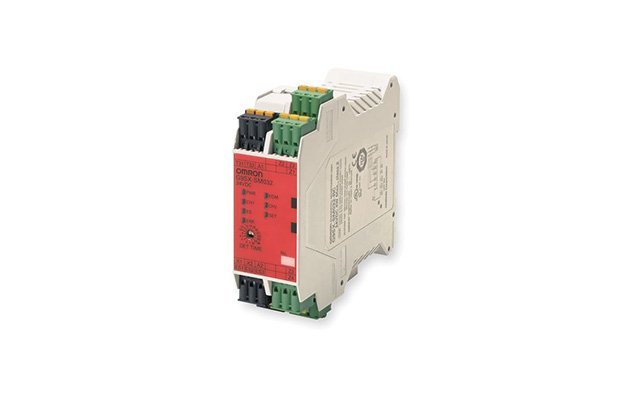

G9SX – SM Monitor de Parada
Os controladores de segurança G9SX – SM da Omron são fornecidos totalmente configurados e pré-programados, com uma vasta gama de unidades concebidas para serem adequadas para a função, sem funcionalidades desnecessárias. Ideais para utilização em locais onde não seja necessária a flexibilidade de um controlador segurança programável. A gama é ainda composta por unidades de expansão com funções temporizadoras seguras. As unidades G9SX são fáceis de instalar e muito robustas, com saídas em estado sólido sem desgaste. Podem ser facilmente ligados em equipamento modular e são ideais para aplicações sem contacto em que é necessário um elevado número com ciclos de saída.
Características
- Para monitoramento de parada de motor;
- Monitoramento através de tensão gerada pelo motor;
- utilizado com motores de até 480 VAC;
- Antinge Categoria 4
| Bloco terminal | Saída de Parada | Saídas Auxiliares | Alimentação | Modelo |
| Parafuso | 3 | 2 | 24VDC | G9SX-SM032-RT |
| Mola | G9SX-SM032-RC |
