Em um cenário industrial cada vez mais dinâmico e digitalizado, capacitar profissionais e estudantes com ferramentas práticas e modernas é essencial. A Maleta de Ensino Aplicado Electric Automation da Festo surge como uma solução portátil, modular e completa para o aprendizado técnico e prático em Automação Elétrica.
Composta por equipamentos industriais reais, essa maleta oferece uma experiência próxima da realidade de chão de fábrica, permitindo testes, simulações e treinamentos com alto grau de confiabilidade e precisão.

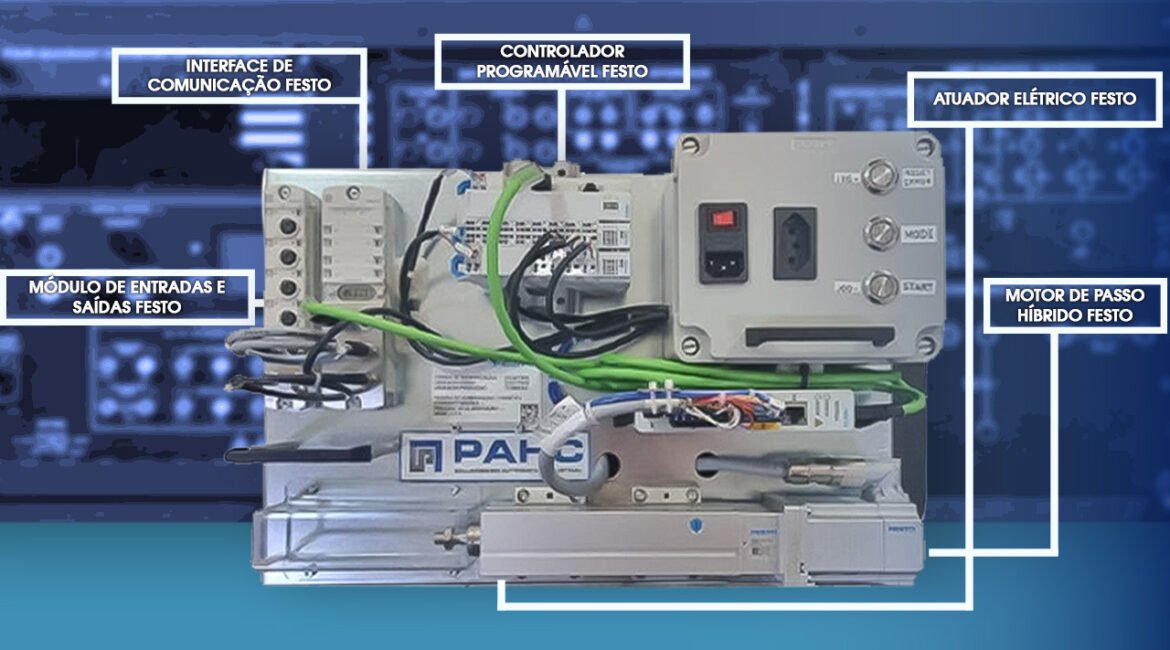

Neste conteúdo, vamos explorar os principais componentes que compõem a maleta Electric Automation da Festo, destacando suas funcionalidades, aplicações e benefícios no ambiente educacional e profissional. Vamos lá?
Interface de comunicação: conectividade com desempenho industrial
Um dos pilares da maleta Electric Automation da Festo é a interface CPX-AP-I-EC-M12, responsável por conectar diversos módulos ao sistema de controle. Utilizando o protocolo EtherCAT, essa interface permite a integração de até 80 módulos ou terminais de válvulas em uma única linha de barramento, com alta velocidade e confiabilidade.
Entre suas características técnicas, destaca-se o grau de proteção IP65/IP67, ideal para simulações em ambientes com exposição a poeira e umidade. Além disso, opera em temperaturas de -20 °C a 50 °C e possui certificações internacionais como CE, UL e KC-EMV, o que reforça sua robustez e aplicação em contextos reais da automação industrial.
Essa interface é o elo entre o sistema lógico e os dispositivos periféricos, sendo fundamental para o ensino da arquitetura de redes industriais.
Módulos de entrada e saída: controle e sinalização digital
A maleta também conta com módulos I/O como o CPX-AP-I-4DI4DO-M12-5P, que proporciona controle sobre 4 entradas e 4 saídas digitais, com conectores padrão M12 de 5 pinos. As entradas são do tipo PNP (conforme IEC 61131-2 tipo 3) e as saídas também PNP (tipo 0.5), suportando correntes de até 0,5 A por canal.
Além disso, o módulo possui proteções integradas contra subtensão, sobretensão e sobrecarga, aumentando a segurança dos testes. Outro ponto relevante é o isolamento elétrico entre canais e a comunicação interna, recurso importante para experimentos que envolvam múltiplos sinais.
Esse módulo é essencial para ensinar e demonstrar como se dá o controle de sensores e atuadores simples, como botoeiras, sinaleiros e relés, dentro de sistemas industriais.
Controlador programável CPX-E: o cérebro do sistema
No coração da maleta está o CPX-E-CEC-C1, um controlador compacto e modular programável via CODESYS V3, com suporte ao protocolo EtherCAT Master. Ele possui também uma porta Ethernet dedicada à programação e diagnóstico, facilitando o desenvolvimento e a depuração de lógicas de controle.
Sua arquitetura modular permite a conexão de até 10 módulos adicionais, como contadores, módulos IO-Link e interfaces de comunicação como PROFINET ou EtherNet/IP. Com isso, a maleta se adapta a diversos perfis de aula ou simulações industriais.
Por meio do CPX-E, os alunos aprendem a programar sequências de automação, interpretar sinais digitais e realizar diagnósticos — tudo dentro de uma linguagem técnica e industrial padronizada.
Eixos elétricos e motores: precisão nos movimentos lineares
Para abordar a automação de movimentos, a maleta inclui o eixo elétrico EPCC, um atuador linear compacto com fuso de esferas de baixa fricção, garantindo deslocamentos precisos e silenciosos. Ele pode ser montado de forma axial ou paralela, com alta flexibilidade de fixação, sendo ideal para aulas sobre sistemas de posicionamento e robótica.
Esse eixo é normalmente acionado pelo motor de passo EMMT-ST-42-S-RM, que funciona em modo servo com encoder absoluto integrado. Isso garante não apenas controle de posição e velocidade, mas também baixo ruído e alta repetibilidade, características muito valorizadas na indústria 4.0.
Com grau de proteção IP65 (corpo) e encoder sem necessidade de bateria, esse motor simula com fidelidade aplicações industriais reais em montagem, inspeção e manipulação de peças.
Servo drive CMMT-ST: controle preciso em tempo real
Completando o sistema de movimento, o Servo Drive CMMT-ST C8 1C MP S0 é o responsável por transformar os comandos lógicos do controlador em energia adequada para o motor. Compatível com múltiplos protocolos (EtherCAT, PROFINET, EtherNet/IP e Modbus TCP), ele oferece flexibilidade para projetos com diferentes arquiteturas.
Esse drive garante o controle fino de posição, velocidade e torque, viabilizando experiências práticas completas com sistemas servo, desde a parametrização até o comissionamento e diagnóstico.
A Maleta Electric Automation da Festo reúne equipamentos industriais reais em uma solução compacta e modular, ideal para testes, validações e demonstrações técnicas. Com tecnologia de ponta e integração via EtherCAT, oferece eficiência, precisão e flexibilidade para projetos de automação.
