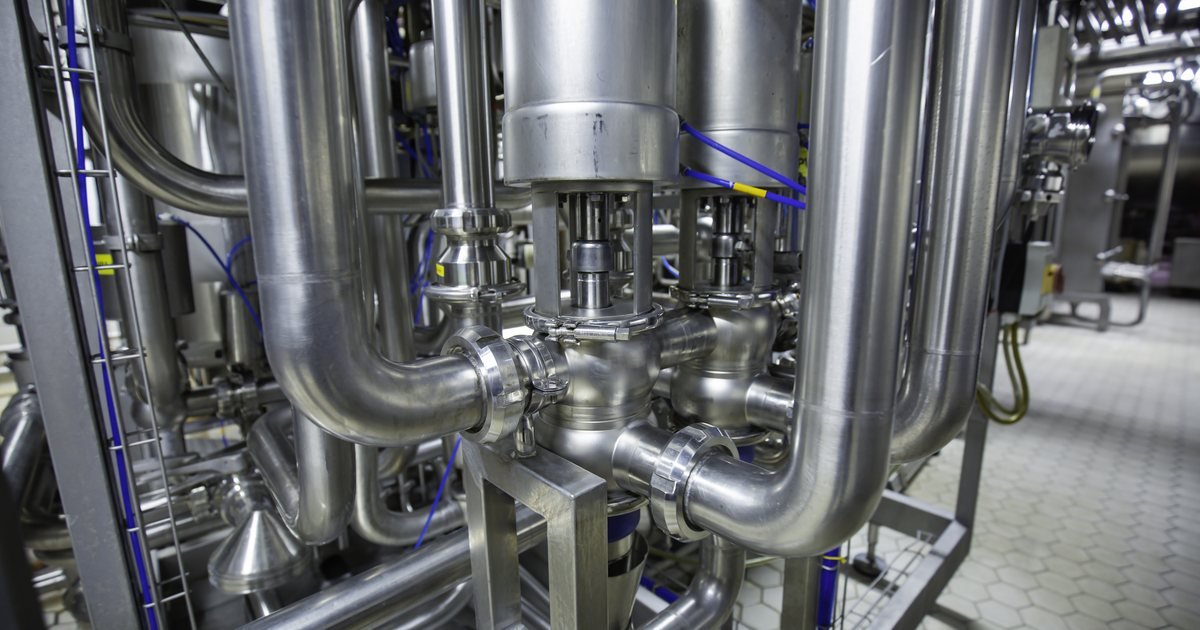

A estação de lavagem e enchimento de barril tem uma característica que muda tudo na especificação: o mesmo caminho recebe três fluidos diferentes. Passa produto, passa água de enxágue e passa solução de limpeza — em ciclo curto e repetido, dezenas de vezes por turno. É por isso que uma válvula que funcionaria bem numa linha de transferência simples falha aqui em poucos meses.
O que a aplicação cobra da válvula
Três exigências aparecem ao mesmo tempo, e é raro uma família de válvula atender todas:
Vazão alta em corpo compacto. O ciclo de lavagem é cronometrado. Válvula com perda de carga alta alonga o enxágue e derruba a cadência da estação inteira — o gargalo aparece longe de onde ele nasceu.
Resistência ao meio de limpeza. Soda e ácido costumam ser mais agressivos que o próprio produto. Especificar a válvula pensando só no que ela transporta em produção é o erro que mais gera troca recorrente de vedação nesse tipo de estação.
Detecção de falha antes da contaminação. Vedação que começa a passar não avisa. Em linha de alimentos e bebidas, quando o desvio aparece no resultado analítico, o lote já foi produzido.
Por que a válvula de assento inclinado
A válvula de assento inclinado é a família que o fabricante indica para controle de líquidos, gases e meios viscosos, contaminados ou agressivos — exatamente a descrição do que passa numa estação de lavagem e enchimento. O corpo em inox com atuador de pistão entrega vazão alta graças à geometria do assento inclinado, que oferece menos obstrução ao fluxo que uma válvula de assento reto do mesmo diâmetro.
Dois detalhes construtivos importam mais do que parecem nessa aplicação:
A porta de sangria. É uma saída que permite detectar falha de vedação no ponto em que ela começa. Em vez de descobrir o vazamento interno pela análise do produto, a estação passa a ter um indício físico antes disso.
As conexões alternativas de processo. A mesma família é oferecida com conexão por braçadeira e por solda, além da roscada. Isso importa porque conexão inadequada cria ponto de retenção onde o produto se acumula — e a limpeza não alcança justamente onde mais deveria alcançar.
A faixa de temperatura decide, e ela vem da limpeza
A versão padrão dessa família trabalha entre -10 e 180 °C, com opção estendida de -30 a 230 °C. Parece detalhe de catálogo, mas é a decisão central: quem define essa faixa é o ciclo de limpeza, não o produto. Uma estação que passa vapor no CIP precisa da faixa estendida mesmo que o produto circule a 20 °C. Especificar pelo produto e descobrir o limite no primeiro ciclo de esterilização é a origem mais comum de troca não planejada.
A válvula sozinha não resolve
Aqui está o ponto que separa uma compra de uma especificação. A válvula de assento é o corpo — mas ela não abre sozinha, não é comandada sozinha e não informa nada ao CLP sozinha. O conjunto de engenharia da aplicação tem quatro peças:
1. A válvula, definida pelo fluido, pela temperatura e pela conexão de processo.
2. O atuador, dimensionado para o torque de manobra e o tempo de curso, com posição de falha definida no projeto — o que a válvula faz quando falta ar é decisão de processo, não de campo.
3. O piloto, que comuta o ar do atuador. Numa estação de lavagem, com umidade permanente, o recurso de reciclagem de ar na configuração 3/2 tem valor concreto: ele existe para evitar que o atuador respire ar do ambiente a cada manobra e corroa por dentro.
4. A realimentação de posição, que devolve aberta e fechada ao controlador. Sem ela, o supervisório mostra o comando que saiu — não a válvula que obedeceu.
É comum a válvula ser comprada por um lado e os outros três itens aparecerem só na montagem, quando o cronograma já não tem folga. Especificar os quatro no mesmo estudo custa o mesmo e chega inteiro.
O ar de comando é parte do conjunto
O item mais barato da lista costuma ser o que mais gera chamado: o tratamento do ar de comando. Condensado e partícula travam piloto e corroem atuador por dentro, e a falha aparece meses depois, atribuída ao componente errado. Numa estação de lavagem — ambiente úmido por definição — filtragem e regulação na entrada do skid não são opcionais.
Como chegar a uma especificação fechada
Para receber uma proposta técnica em vez de uma lista de preço, o levantamento precisa de: fluido e temperatura de trabalho, pressão e pressão diferencial, diâmetro e tipo de conexão da linha, tempo de manobra desejado, posição de falha e — principalmente — o que passa no CIP e no SIP. Com isso o conjunto fecha sem ida e volta.
A PAHC Automação é Distribuidor Autorizado Official Partner FESTO e Distribuidor Autorizado OMRON, e especifica o conjunto inteiro com a mesma engenharia: a válvula de processo, o atuador, o piloto e a realimentação que fecha a malha com o controle da linha.
