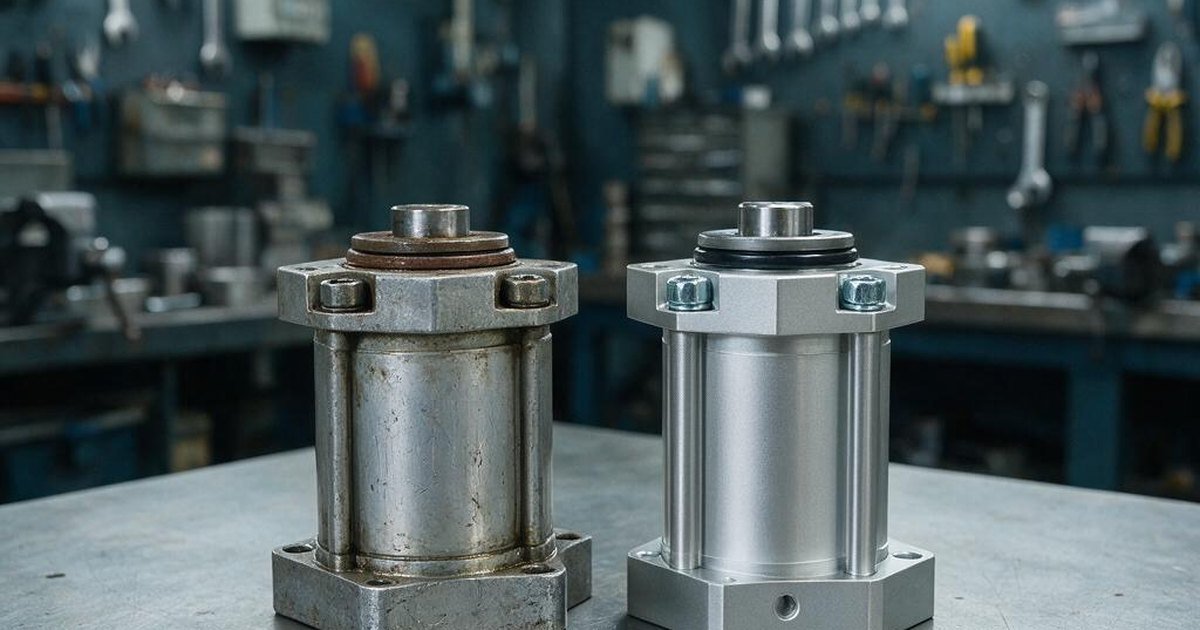

Se o seu cilindro compacto ADVU FESTO parou e o part number aparece como fora de linha, a resposta objetiva é esta: o substituto declarado no catálogo é o cilindro compacto ADN, sob ISO 21287. A norma padroniza as dimensões de montagem, o que resolve a maior parte das trocas — mas não todas: dependendo da variante construtiva do ADVU instalado e de como ele foi fixado, a troca exige adequação mecânica na máquina. Por isso a substituição se confirma item a item, e não pelo código no papel. E existe um segundo caminho, quando o corpo do cilindro ainda está íntegro — o reparo em bancada, que devolve o mesmo item para a produção em vez de deixar a linha esperando por uma série que não se fabrica mais.
Os ADVU não saíram sozinhos. O catálogo da PAHC marca 197 itens FESTO como descontinuados, e a família Classic — onde o ADVU convive com ADVC, AEVU e ADVUL — está entre as que mais aparecem nessa lista. Quem mantém máquinas antigas costuma ter mais de um desses instalado sem saber.
Por que o substituto do ADVU é o ADN, e não outro cilindro compacto?
Porque a substituição foi declarada em nível de família, não improvisada por semelhança. O ADN é o cilindro compacto construído sob ISO 21287 — a norma que padroniza dimensões e interface de montagem dos cilindros compactos de dupla ação, do mesmo modo que a ISO 15552 padroniza os cilindros de perfil com haste. Quando um fabricante coloca a nova série sob a norma e mantém a interface do item antigo, a troca deixa de ser um projeto e vira uma requisição de compra.
Isso é o oposto de escolher o substituto só pelo diâmetro. Dois cilindros de mesmo diâmetro e curso podem ter furação de fixação, rosca da haste e posição das entradas de ar diferentes — e aí a "troca direta" vira usinagem de suporte e mais um dia de máquina parada.
Como ler o código do ADVU para chegar ao ADN correspondente
O código do ADVU é posicional. Tomando os itens que estão no próprio catálogo — ADVU-100-80-A-P-A, ADVU-100-25-A-P-A, ADVU-80-80-A-P-A — a leitura é direta:
- Primeiro número: o diâmetro do êmbolo, em milímetros. É ele que define a força disponível para uma dada pressão de trabalho.
- Segundo número: o curso, em milímetros. É o deslocamento útil da haste entre os dois fins de curso.
- Campos seguintes: codificam variantes construtivas do item. Esses não se deduzem por analogia — precisam ser conferidos contra a placa do cilindro instalado e contra a aplicação.
Ou seja: diâmetro e curso você extrai do próprio código e leva direto para a busca do ADN correspondente. O que não se resolve por esses dois campos são as variantes construtivas, e é aí que a troca costuma dar errado quando é feita no automático. Se o cilindro instalado é lido por sensor magnético no CLP, se a haste precisa ser antigiro, se o fim de curso trabalha com amortecimento regulado — isso muda o item final e não está no par diâmetro-curso.
Um cuidado prático: se a placa de identificação está apagada por óleo e tempo, meça. Diâmetro externo do corpo não é diâmetro do êmbolo, e o curso se confirma com o cilindro despressurizado, medindo a haste totalmente recolhida e totalmente avançada.
Trocar o ADVU pelo ADN exige mexer na furação da máquina?
Às vezes sim. A ISO 21287 padroniza as dimensões de montagem do compacto, e é por isso que o ADN é o substituto indicado em vez de um cilindro qualquer de mesmo porte — mas parte das trocas ainda pede adequação mecânica, conforme a variante do ADVU instalado e a fixação que a máquina usa. Tratar como troca direta e descobrir o contrário com a linha parada é o pior dos cenários. O procedimento correto antes de emitir a ordem é conferir três interfaces no equipamento real:
- a fixação do corpo no suporte da máquina;
- a rosca e o comprimento da ponta da haste, onde mora a ferramenta;
- as conexões de ar e o espaço para o mesmo raio de curvatura da tubulação já instalada.
Confirmadas as três, a troca é mecânica. Não confirmadas, o problema só aparece no meio da parada.
E quando vale mais reparar o ADVU do que substituir?
Quando o corpo e a camisa estão íntegros e o que falhou foi o conjunto de vedação. Vedação é elastômero: trabalha sob atrito, temperatura e contato com o ar do sistema. Se esse ar chega contaminado — condensado, particulado, óleo de compressor arrastado — o desgaste do vedante e da parede interna acelera, e o sintoma clássico aparece primeiro como perda de força no fim do ciclo e vazamento entre as câmaras, não como travamento súbito.
Nesses casos, a avaliação técnica do item em laboratório próprio decide o caminho. A PAHC não cobra pela avaliação, entrega o diagnóstico em até 7 dias úteis, abre ordem de serviço para rastreabilidade do que foi feito e devolve o item reparado com 90 dias de garantia de bancada. A mesma bancada atende as duas famílias envolvidas nessa decisão — Classic e Compactos —, além de itens SMC, Parker, Norgren, Airtac, Rexroth e Aventics, o que resolve o problema de quem tem mix de fabricantes na planta.
A lógica é dual-track e a ordem importa: primeiro se avalia se o item volta; se não voltar, a engenharia projeta o substituto de nova geração. Reparar não é sempre o certo — é o certo quando o dano é de desgaste, não de estrutura. E substituir não é fracasso do reparo: é a saída correta quando a peça já passou do ponto. Se você está decidindo entre os dois caminhos em tese, antes de olhar o item específico, vale ler nossa análise sobre reparar ou substituir peça descontinuada.
O que fazer hoje, com a máquina parada
A sequência que resolve mais rápido é esta:
- Registre o código completo do ADVU instalado, com sufixos, e fotografe a placa e a montagem na máquina.
- Extraia diâmetro e curso do código e localize o cilindro compacto ADN equivalente na busca do catálogo.
- Confira as três interfaces — fixação, ponta de haste e conexões — contra o equipamento, não contra o desenho antigo.
- Em paralelo, mande o item para diagnóstico. Se o reparo for viável, você tem duas rotas em vez de uma, e escolhe pela urgência real da linha.
Use a parada também para olhar a causa. Cilindro que morre cedo raramente morre sozinho: quase sempre há um filtro saturado, um dreno inoperante ou um lubrificador mal ajustado alimentando aquele ramal. Trocar o ADVU pelo ADN sem corrigir a linha de ar é comprar o mesmo problema de novo, com outro part number — por isso falha repetida no mesmo ponto pede manutenção de cilindros pneumáticos programada, não emergência recorrente.
Se a dúvida for o item exato e não o caminho, a linha de cilindros pneumáticos do catálogo mostra as opções por diâmetro e curso — e a engenharia confirma o correspondente antes de você fechar o pedido.
