Sensores Indutivos Tubulares Standard

Loading...

Descrição

Clique para baixar o Catálogo de Sensores Indutivos Tubulares Standard

Detecção confiável mesmo em áreas com risco de explosão!

Os Sensores Indutivos Tubulares Standard fazem parte da Linha Compacta de sensores indutivos com invólucros tubulares padronizados internacionalmente. Possuem diâmetros de Ø6,5; Ø8; M8; M12; M18; M30 e estão disponíveis para entrega imediata!

Os tubos podem ser metálicos de latão com banho de níquel ou plástico, inox, PTFE. Possuem conexão por cabos em PVC ou PU ou via conectores M8 ou M12.



Aplicação dos Sensores Indutivos Standard

Aprovados junto ao INMETRO/Cepel, os Sensores Indutivos Tubulares Standard da Sense fornecidos pela PAHC Automação são ideais para a utilização em atmosferas explosivas de Poeiras combustíveis, encontradas em diversos tipos de indústrias, tais como: têxtil, armazéns, e silos de armazenamento de grãos ou farelos e áreas portuárias, etc.

As poeiras combustíveis podem ser formadas como por exemplo, na manipulação de: soja, milho, trigo, cevada, cacau, algodão, fiapos de algodão, linho, juta e sisal, poeiras metálicas, magnésio e alumínio, poeiras de carvão vegetal, carvão mineral, coque de petróleo e negro de fumo, poeiras de produtos químicos, etc.



Características dos Sensores Indutivos Tubulares Standard
  • Invólucro em latão ou plástico de engenharia
  • Modelos para corrente alternada ou contínua
  • Proteção contra curto e inversão de polaridade
  • Versões com conexão elétrica por cabo ou conector
  • Modelos com cabo 2 ou 6 metros e 2, 3 ou 4 fios
  • Modelos com conector M8 – 3 pinos ou M12 – 4 pinos
  • Indicação de acionamento por LED de alta visibilidade
  • Aplicações de uso geral com grau de proteção IP67/IP69K
  • Aplicação em atmosferas explosivas de poeiras e combustíveis
  • Marcação Ex tb IIIC T100ºC Db IP65



Classificação IP dos Sensores Indutivos Tubulares Standard

O sistema de classificação de IP é publicado pela IEC e classifica o grau de proteção que o invólucro oferece contra o ingresso de objetos sólidos e líquidos em seu interior. Os sensores da Sense fornecidos pela PAHC Automação possuem grau de proteção IP65 para aplicações com poeiras explosivas e IP67/IP69K para aplicações de uso geral.

IP65
Os sensores com este grau de proteção são totalmente protegidos contra penetração de sólidos e a jatos d’água em qualquer direção.

Proteção contra poeira do Sensor Indutivo Standard

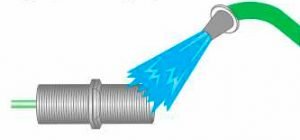

Proteção contra Jatos d’água do Sensor Indutivo Standard

IP67
Os sensores com este grau de proteção são totalmente protegidos contra penetração de sólidos e a imersão em água à 1 metro por até 30 minutos.

Proteção contra Imersão do Sensor Indutivo Standard

IP69K
É uma classificação alemã que estende a classificação IEC60529 e atende a aplicações onde é necessária uma proteção extra contra alta pressão e alta temperatura. O teste para IP69K é realizado com o sensor sobre uma mesa, girando 5 vezes por segundo e recebendo jatos d’água em alta pressão com estímulos de temperatura provenientes de várias direções.

Condições do teste:

  • Pressão: 80 a 100 bar
  • Vazão: 14 a 16 L/m
  • Temperatura: +80ºC a -5ºC
  • Distância dos bicos: 10 a 15 cm
  • Ângulo dos bicos: 0º, 30º, 60º e 90º
  • Período de teste: 30 seg em cada ângulo

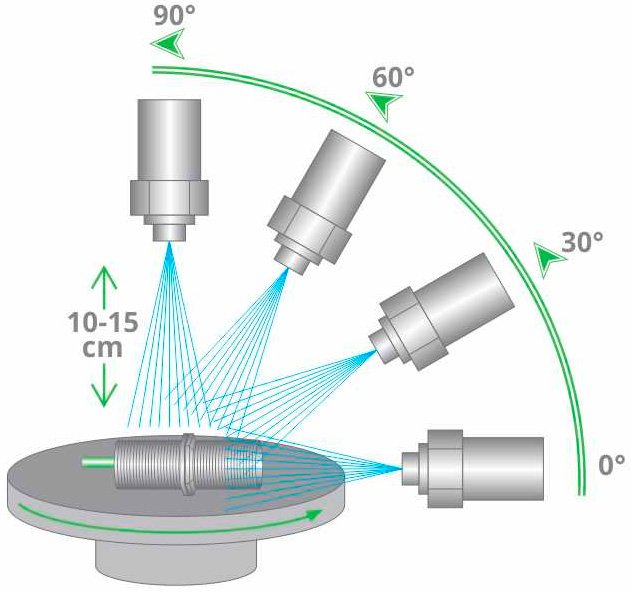

Plataforma de Testes da Proteção IP69K do Sensor Indutivo Standard
